提供電源問題全面解決方案
輸入參數
參數名稱
指標
備注
額定電壓
三相200V/220V/380V/400V/460V/690V（可定制任何電壓）
三相三線（L1，L2，L3）+地線(PE)
三相四線（L1，L2，L3）+地線(PE)
頻率
50/60HZ±5HZ
電壓范圍
輸入>70%額定值，長期連續運行
輸入可完全斷電，斷電時長取決于超級電容的容量大小，標稱3S/5S/10S/15S可選擇
輸入缺相
在輸入缺相的情況下，可保證正常輸出，當輸入的另外兩相供電功率足夠大時可長期連續工作
雙電源輸入功能
ATS雙電源輸入功能，具備油機啟動接口
選項，非標配
效率
市電正常時>98%；逆變工作時>90%（滿載）
節能，只有在很短時間內逆變才切入補償
輸出參數
輸出中心電壓
三相200V/220V/380V/400V/460V/690V
（±7%可設定）
輸出頻率
跟隨電網
輸出電壓精度
<±1%
逆變工作時，典型值
輸出電壓諧波THDv
線性負載<3%，非線性負載<5%
逆變工作時
三相平衡度
三相電壓自動平衡
負載性質
任意負載
過載能力
120%10分鐘 150%1分鐘
旁路功能
具備自動旁路，維修旁路
隔離
輸出帶隔離變壓器
支持B相接地
控制參數
主控元件
主要測量控制芯片采用ARM32位處理器，逆變執行元件采用IGBT模塊
控制采樣速率
＞8K/S
多模式可自由切換
A、在線互動式
B、在線式
C、后備式
具備三種模式可根據需要選擇，默認在線互動式
電網異常后切換時間
<1/4電壓周期
在線互動式模式下典型值
斷電時間可選
3S/5S/10S/15S
支持定制
連續斷電間隔時間
≥30S
接口
RS485，MODBUS-RTU協議
可選TCP/IP，GPRS
顯示參數
顯示介質
10英寸觸摸屏
顯示額定參數
輸入電壓、電流、功率、功率因數、跌落幅度，跌落中斷時間、輸出補償狀態、輸出電壓、輸出電流、頻率、功率、負載率、功率因數等
顯示告警內容
熔絲斷、過壓、欠壓、過載、缺相、IGBT模塊故障、溫度過高等
額定參數顯示精度
1.0級
電壓參數分辨率
0.1V
可定制更高分辨率
電流參數分辨率
0.1A
物理參數
散熱方式
溫控強制風冷
防護等級
戶內IP20；戶外IP33或更高等級

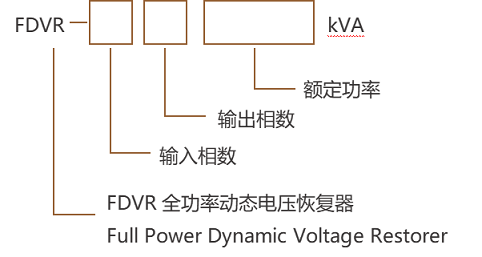

型號命名
三相型號規格
額定電流（A）
電壓參數
外形尺寸W*D*H
FDVR33010KVA
15
額定電壓：三相四線+地線（L1+L2+L3+N+PE）380V/400V;
600*900*1600mm
含超級電容10S
FDVR33020KVA
30
FDVR33030KVA
46
FDVR33050KVA
76
600*900*2000mm
FDVR33080KVA
121
FDVR33100KVA
152
FDVR33150KVA
228
600*900*1600mm三柜
FDVR33180KVA
273
FDVR33225KVA
342
FDVR33250KVA
380
600*900*2000mm兩柜1000*900*2000mm一柜
FDVR33320KVA
486
FDVR33400KVA
608
FDVR33500KVA
760
600*900*2000mm四柜1000*900*2000mm一柜
FDVR33600KVA
912
FDVR33800KVA
1216
600*900*2000mm四柜1200*900*2000mm一柜
FDVR331000KVA
1520
FDVR331200KVA
1824
600*900*2000mm五柜1400*900*2000mm一柜
FDVR331400KVA
2127
FDVR331600KVA
2431
600*900*2000mm六柜1600*900*2000mm一柜
單相相型號規格
FDVR11003KVA
13.5
輸入電壓：兩相三線（L1+N+PE）220V/230V;
600*500*900mm
FDVR11005KVA
22.5
FDVR11010KVA
45
600*500*1400mm
FDVR11020KVA
90
600*500*1800mm
FDVR11030KVA
137
600*900*1800mm
FDVR11050KVA
FDVR動態電壓恢復器主要是解決ATS兩路電源切換過程的瞬間中斷;解決輸入缺相;解決輸入電源的驟升驟降，電壓跌落;解決輸入不平衡等問題。

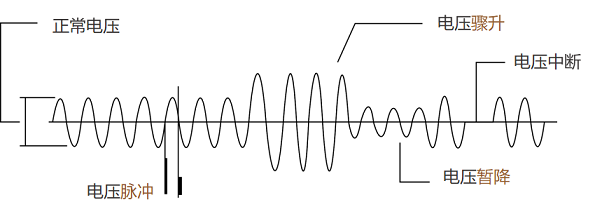

幾種動態電能質量問題的示意圖波形

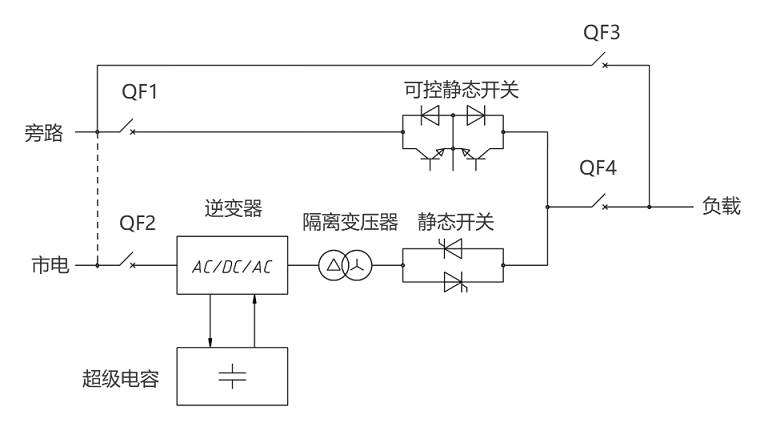

系統圖
